歡迎您來(lái)到榮盛集團(tuán)【鄭州榮盛窯爐耐火材料有限公司】官方網(wǎng)站!
所在位置:首頁(yè) > 產(chǎn)品中心 > 高鋁磚

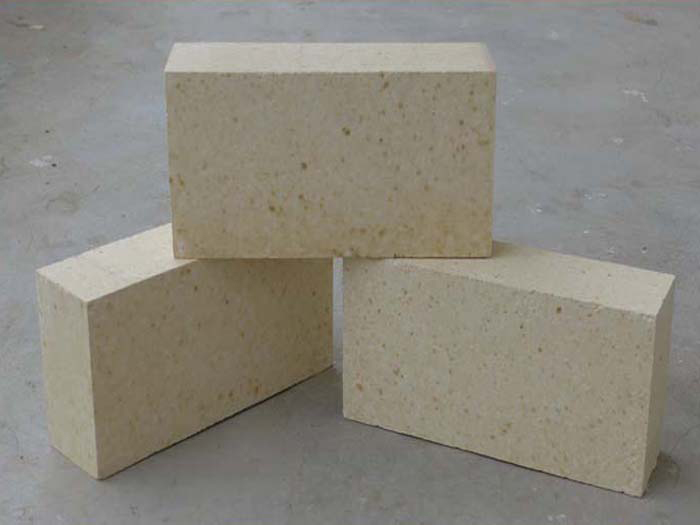

高鋁磚
產(chǎn)品詳情
高鋁耐火磚的礦物組成一般可分為主晶相及基質(zhì)相兩大類。其中主晶相是高鋁磚結(jié)構(gòu)的主體,其除了熔點(diǎn)高外,還須要求發(fā)育充分、完好?;|(zhì)就是主晶相之間的填充物。其數(shù)量不大,但是成分復(fù)雜,作用明顯。高鋁磚的這兩種礦物組成缺一不可。
高鋁磚在其化學(xué)成分固定的前提下,由于成分分布的均質(zhì)性及加工工藝的不同,使得高鋁磚制品組成的礦物有種類、數(shù)量、晶粒大小、結(jié)合狀態(tài)的不同,這種微觀結(jié)構(gòu)的不同,造成耐火磚的性能差異。例如,高鋁磚與莫來(lái)石質(zhì)高鋁磚,在化學(xué)成分上基本相同,但其礦物組成不一樣,所以其制品的常溫及高溫性能均有較大差別。因此說(shuō),高鋁磚的礦物組成,高鋁磚的微觀結(jié)構(gòu),也是決定高鋁磚性質(zhì)的重要因素。
通常來(lái)說(shuō),高鋁磚的組織結(jié)構(gòu)是由固態(tài)物質(zhì)和氣態(tài)孔共同組成的非均質(zhì)體。氣孔是影響制品常溫及高溫使用性能的重要因素,特別是在高溫條件下,使制品對(duì)外界侵蝕的抵抗能力大大降低。氣孔形成原困是:高鋁磚成型時(shí)物料中的空氣未完全排除;物料水分排除后留下空間;原料煅燒不充分,有些應(yīng)分解的鹽類未完全分解,應(yīng)灼燒的成分未完全灼燒;物料成分不均勻,高溫?zé)蓵r(shí)收縮不均勻等。
但在有些輕質(zhì)隔熱高鋁磚制作中,人們還特定引進(jìn)一些分布比較均勻的氣孔。氣孔的存在,直接影響了高鋁磚的氣孔率、吸水率、體積密度、透氣度等指標(biāo)。
(1)鐵水成分對(duì)爐襯耐火材料壽命有顯著影響,特別是硅、磷、硫的含量。
(2)轉(zhuǎn)爐終點(diǎn)溫度過(guò)高將導(dǎo)致?tīng)t襯壽命降低,特別是當(dāng)終點(diǎn)溫度在1700℃以上,每提高10℃,爐襯耐火材料的侵蝕速率都會(huì)有顯著增加。
(3)提高爐渣堿度有利于降低爐渣對(duì)堿性耐火材料的侵蝕。
(4)提高渣中MgO含量,可以降低爐渣對(duì)爐襯耐火材料的侵蝕。
(5)提高渣中FeO含量會(huì)導(dǎo)致?tīng)t襯耐火材料侵蝕加劇。
(6)轉(zhuǎn)爐吹煉初期,渣堿度比較低,對(duì)爐襯侵蝕嚴(yán)重,應(yīng)采用白云石造渣,使渣中MgO含量接近飽和狀態(tài)。
(7)螢石對(duì)爐襯也有侵蝕,因此應(yīng)盡量降低螢石的加入量。
(8)白云石、鎂白云石耐火材料中,MgO的抗渣侵蝕性要于CaO,但是有CaO存在可以提高耐火材料的高溫?zé)崴苄院涂乖鼭B透性。
(9)要求爐襯耐火材料的原料有較高的純度,如鎂白云石砂要求雜質(zhì)總量SiO2+A12O3+FeO小于3%;其他如電熔鎂砂、石墨等也有類似要求。
相關(guān)產(chǎn)品Related products
產(chǎn)品分類列表PRODUCTS LIST
推薦案例case
客服中心
